Senin, 07 Desember 2009

File Server

Membuat sebuah komputer dengan Sistem Operasi Windows Server 2003 menjadi
sebuah File Server :

Klik tombol Start
Klik Administrative Tools
Klik Manage Your Server
Maka akan muncul jendela Configure Your Server



Klik Add or remove a role pada menu Managing Your Server Roles
Maka akan muncul jendela Configure Your Server Wizard - Preliminary Steps seperti terlihat pada gambar di bawah ini.



Klik tombol Next. Silahkantunggu sebentar Windows Server 2003 akan mendeksi Network Settings anda.



Kemudian akan muncul jendela Configure Your Server Wizard - Server Role



Klik File Server, kemudian klik tombol Next maka akan muncul jendela Configure Your Server Wizard - File Server Indexing Service



Pilih No, leave Indexing Service turned off. Kemudian Klik tombol Next maka akan muncul jendela Configure Your Server Wizard - Summary of Selections



Klik tombol Next, maka akan muncul jendela Share a Folder Wizard



Klik tombol Next, maka akan muncul jendela Share a Folder Wizard - Folder Path



Tentukan Folder yang akan anda Sharing. Misalnya C:\Data Karyawan (Apabila anda tidak hafal letak dari folder tersebut, gunakan tombol Browse untuk mencarinya).

Klik tombol Next maka akan muncul jendela Share a Foilder Wizard - Name, Descriptions, and Setting.



Isikan Share name, Descriptions pada kolom yang telah disiapkan dan klik tombol Next. Maka akan muncul jendela Share a Folder Wizard - Permissions.



Tentukanlah Permision dari Folder yang telah anda buat, kemudian klik tombol Finish.

Windows Server 2003 akan menampilkan jendela Sharing was Successful. Jika anda akan men-sharing folder lain, berikan tanda cek list pada pilihan When I click Close, run the Wizard again to share another folder.



Klik tombol Close. Windows Server 2003 akan menampilkan jendela



Klik tombol Finish.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..





By Create : Achmad Fauzie (TKJ 5)

FTP Server

Mendefinisikan FTP Site baru
Klik Start.
Pilih Administrative Tools.
Klik Internet Information Services (IIS) Manager.
Maka akan tampil jendela Internet Information Services (IIS) Manager. Kemudian Pilih nama server anda, misalnya : WMServer2003.

Klik FTP Sites



Pilih menu Actions, kemudian klik New
Pilih FTP Sites, maka akan muncul jendela FTP Sites



Klik tombol Next, maka akan muncul jendela FTP Site Cretion Wizard



Masukan nama FTP Site yang akan anda buat, misalnya klikbca kemudian klik tombol Next.



Pada jendela FTP Site Cretion Wizard - IP Address and Port Setting, masukan IP dan Post untuk FTP Site anda (Default Port yang digunakan untuk FTP adalah Port 21). Klik tombol Next, maka akan muncul jendela FTP Site Cretion Wizard – FTP User Isolation



Klik tombol Next, maka akan muncul jendela FTP Site Creation Wizard - FTP Site Home Directory



Tentukan Home Directory untuk FTP Site Anda, kemudian klik tombol Next maka akan muncul jendela FTP Site Creation Wizard - FTP Site Access Permission



Tentukan Permission untuk FTP Site anda, kemudian klik tombol Next.



Klik Tombol Finish.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..





By Create : Achmad Fauzie (TKJ 5)

Instalasi Komponen Domain Name System (DNS)

Klik Tombol Start
Pilih Control Panel
Klik Add or Remove Programs

Maka akan muncul jendela Add or Remove Programs



Pilih Add/Remove Windows Components, maka akan muncul jendela Windows Components Wizard



Pilih Networking Service, kemudian klik tombol Details maka akan muncul jendela Networking Service.



Berikan tanda Chek List pada pilihan : Domain Name System (DNS) seperti terlihat pada gambar di atas.

Klik tombol OK

Klik tombol Next, maka Windows Server 2003 akan meminta anda untuk memasukan CD Windows Server 2003, Enterprise Editions ke dalam CD-ROM seperti terlihat pada gambar dibawah ini.



Masukanlah memasukan CD Windows Server 2003, Enterprise Editions ke dalam CD-ROM anda dan klik toimbol OK.

Windows Server 2003 akan mulai meng-install komponen Domain Name System (DNS).



Setelah proses instalasi selesai.



klik Finish.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..





By Create : Achmad Fauzie (TKJ 5)

Masalah - masalah Printer

Dari komentar-komentar di blog ini baik berupa pertanyaan atau pengalaman khususnya mengenai masalah mencetak dengan printer. Masalah-masalah yang sering dihadapi ternyata hampir serupa atau mirip. Untuk kali ini saya hanya akan merangkumkan dari sekian masalah yang sering dihadapi dan saya kelompokan menjadi beberapa kategori masalah dan beberapa contoh Solusinya juga.

Hasil cetakan bergaris atau keluar namun warna pudar
Kemungkinan penyebabnya:

• Ada gelembung udara dalam cartridge (kemungkinan bisa disebabkan saat penyuntikan/pengisian ulang cartridge)
• Print head kemungkinan tersumbat oleh tinta yang kering (bisa disebabkan karena jarang dipergunakan)
• Print head rusak/tergores/posisi berubah karena kerusakan fisik
• salah dalam pemasangan cartridge
• Ada yang kehabisan tinta untuk warna tertentu atau semuanya
• Salah settingan pada komputernya
Contoh solusi:
• Bersihkan dengan cara melakukan head cleaning selama 2-4 kali untuk mengeluarkan gelembung udara yang ada di dalam cartridge (baca manual printer sesuai dengan printernya)
• Pasang kembali yakinkan secara benar catridenya, matikan dan hidupkan kembali untuk meyakinakan bahwa setatus cartridge telah berubah.
• Ganti cartridge yang lama/rusak
• Jaga benar jangan sampai membuka seal film bagian bawah walo keluaran bergaris atau tak keluar sama sekali
• Cek kembali yakinkan saat anda mencetak tidak dalam settingan kualitas cetakan draft atau super ekonomi
• Ganti print head lama atau yang rusak

Hasil cetakan tak keluar sama sekali
Kemungkinan penyebabnya:
• Banyak gelembung udara di dalam cartridge
• Printer dan uzur (tua) atau rusak atau tertutup bagian print head-nya
• Label berwarna (kuning) tak dibuang

Contoh solusi:
• Bersihkan dengan cara melakukan head cleaning selama 2-4 kali untuk mengeluarkan gelembung udara yang ada di dalam cartridge (baca manual printer sesuai dengan printernya)
• Kocok cartridge beberapa kali (3-4) sebelum memasangnya
• Buang lebel kuning supaya udara bisa mengalir untuk mencetak secara normal
• Jaga benar jangan sampai membuka seal film bagian bawah walo keluaran bergaris atau tak keluar sama sekali


Printer tak mengenali cartridge yang baru dipasang
Kemungkinan penyebabnya:
• Cartridge tak terpasang dengan benar
• Menyentuh chip kecil pada cartridge dengan tangan atau juga chip tersebut kotor/basah (chip ini mudah rusak)
• Rusaknya sebagian jalur (rangkaian pada cartridge)
Contoh solusi:
• Pasang kembali yakinkan secara benar catridenya, matikan dan hidupkan kembali untuk meyakinakan bahwa setatus cartridge telah berubah.
• Gunakan kain bersih dan kering untuk membersihkan chip bila chipnya memang kotor
• Cek jalur rangkaiannnya jika ada yang rusak
• Jika memang tak dimungkinkan tuk diperbaiki beli aja yang baru

Setelah dipasang cartridge baru ada peringatan bahwa cartridge yang terpasang tidak asli
Kemungkinan penyebabnya:
• Pesan yang umum dari produsen untuk pengguna

Contoh solusi:
• Pesan ini abaikan saja jika ada pertanyaan jawab aja “yes” atau lalukan sesuai permintaan, kasus ini tak mempengaruhi kualitas hasil cetakan dengan printer tersebut

Setelah mengganti Cartridge baru, masih tetap keluar peringantan “Tinta habis”
Kemungkinan penyebabnya:
• Hal ini bisa disebabkan karena sewaktu kita mengganti cartridge posisi printer dalam keadaan mati, sehingga memory printer masih tetap dalam keadaan sebelumnya “tinta habis”

Contoh solusi:
• Matikan dan hidup kan lagi printer, proses mencetak akan dilanjutkan kembali


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..




By Create : Achmad Fauzie (TKJ 5)



Sumber : Maztikno (Maret 12-2008)

Keuntungan Jaringan

Keuntungan utama yang langsung terasa dari network sharing itu adalah, Internet yang mendunia, karena pada hakikatnya Internet itu sendiri adalah serangkaian komputer (ribuan bahkan jutaan komputer) yang saling terhubung satu sama lain. Berevelusi dan berkembang dari waktu ke waktu, sehingga membentuk satu jaringan kompleks seperti yang kita rasakan sekarang ini.

Keuntungan lain dilihat dari sisi internal network adalah :



• Resource Sharing, dapat menggunakan sumberdaya yang ada secara bersama-sama. Misal seorang pengguna yang berada 100 km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data tersebut, seolah-olah data tersebut berada didekatnya. Hal ini sering diartikan bahwa jaringan komputer mangatasi masalah jarak.
• Reliabilitas tinggi, dengan jaringan komputer kita akan mendapatkan reliabilitas yang tinggi dengan memiliki sumber-sumber alternatif persediaan. Misalnya, semua file dapat disimpan atau dicopy ke dua, tiga atu lebih komputer yang terkoneksi kejaringan. Sehingga bila salah satu mesin rusak, maka salinan di mesin yang lain bisa digunakan.
• Menghemat uang, Komputer berukutan kecil mempunyai rasio harga/kinerja yang lebih baik dibandingkan dengan komputer yang besar. Komputer besar seperti mainframe memiliki kecapatan kira-kira sepuluh kali lipat kecepatan komputer kecil/pribadi. Akan tetap, harga mainframe seribu kali lebih mahal dari komputer pribadi. Ketidakseimbangan rasio harga/kinerja dan kecepatan inilah membuat para perancang sistem untuk membangun sistem yang terdiri dari komputer-komputer pribadi.
• Hardware sharing, Bagi pakai hardware secara bersama-sama. Dengan adanya fasilitas jaringan kemudian menggunakan alat yang bernama printer server. maka sebuah printer laser berwarna yang mahal sekali harganya dapat dipakai secara bersama-sama oleh 10 orang pegawai. Begitu pula halnya dengan scanner, Plotter, dan alat-alat lainnya.
• Keamanan dan pengaturan data, komputer dalam sebuah lingkungan bisnis, dengan adanya jaringan tersebut memungkinkan seorang administrator untuk mengorganisasi data-data kantor yang paling penting. Dari pada setiap departemen menjadi terpisah-pisah dan data-datanya tercecer dimana-mana. Data penting tersebut dapat di manage dalam sebuah server back end untuk kemudian di replikasi atau dibackup sesuai kebijakan perusahaan. Begitu pula seorang admin akan dapat mengontrol data-data penting tersebut agar dapat diakses atau di edit oleh orang-orang yang berhak saja.
• Ke-stabilan dan Peningkatan performa komputasi, Dalam kondisi tertentu, sebuah jaringan dapat digunakan untuk meningkatkan performa keseluruhan dari aplikasi bisnis, dengan cara penugasan komputasi yang di distribusikan kepada beberapa komputer yang ada dalam jaringan.
Berikut grafik yang menjelaskan prosentase penggunaan berbagai tipe media yang mendukung jaringan komputer beserta keuntungan dan kerugian dari masing-masing media / backbone tersebut.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..




By Create : Achmad Fauzie (TKJ 5)



Sumber : Google

Kerugian Jaringan

Berbagai keuntungan dari media-media jaringan telah panjang lebar dijelaskan diatas, akan tetapi kerugian belum disinggung sama sekali. Jaringan dengan berbagai keunggulannya memang sangat membantu sekali kerja dalam suatu perusahaan. Tetapi kerugiannya juga banyak apabila tidak di sadari dari awal. Berikut beberapa kerugian dari implementasi jaringan : • Biaya yang tinggi kemudian semakin tinggi lagi. pembangunan jaringan meliputi berbagai aspek: pembelian hardware, software, biaya untuk konsultasi perencanaan jaringan, kemudian biaya untuk jasa pembangunan jaringan itu sendiri. Infestasi yang tinggi ini tentunya untuk perusahaan yang besar dengan kebutuhan akan jaringan yang tinggi. Sedangkan untuk pengguna rumahan biaya ini relatif kecil dan dapat ditekan. Tetapi dari awal juga network harus dirancang sedemikian rupa sehingga tidak ada biaya overhead yang semakin membengkak karena misi untuk pemenuhan kebutuhan akan jaringan komputer ini.
• Manajemen Perangkat keras Dan Administrasi sistem : Di suatu organisasi perusahaan yang telah memiliki sistem, administrasi ini dirasakan merupakan hal yang kecil, paling tidak apabila dibandingkan dengan besarnya biaya pekerjaan dan biaya yang dikeluarkan pada tahap implementasi. Akan tetapi hal ini merupakan tahapan yang paling penting. Karena Kesalahan pada point ini dapat mengakibatkan peninjauan ulang bahkan konstruksi ulang jaringan. Manajemen pemeliharaan ini bersifat berkelanjutan dan memerlukan seorang IT profesional, yang telah mengerti benar akan tugasnya. Atau paling tidak telah mengikuti training dan pelatihan jaringan yang bersifat khusus untuk kebutuhan kantornya.
• Sharing file yang tidak diinginkan : With the good comes the bad, ini selalu merupakan hal yang umum berlaku (ambigu), kemudahan sharing file dalam jaringan yang ditujukan untuk dipakai oleh orang-orang tertentu, seringkali mengakibatkan bocornya sharing folder dan dapat dibaca pula oleh orang lain yang tidak berhak. Hal ini akan selalu terjadi apabila tidak diatur oleh administrator jaringan.
• Aplikasi virus dan metode hacking : hal-hal ini selalu menjadi momok yang menakutkan bagi semua orang, mengakibatkan network down dan berhentinya pekerjaan. Permasalahan ini bersifat klasik karena system yang direncanakan secara tidak baik. Masalah ini akan dijelaskan lebih lanjut dalam bab keamanan jaringan.



contoh : komputer


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..





By Create : Achmad Fauzie (TKJ 5)



Sumber : Google

Mendiagnosis Permasalahan Perangkat Yang Tersambung Jaringan

Mendiagnosis permasalahan perangkat yang tersambung jaringan merupakan pekerjaan yang harus dilakukan oleh administrator jaringan. Pekerjaan ini memerlukan ketelitian dan kesabaran yang tinggi agar di dapat hasil yang baik. Komputer yang terhubung jaringan sering kali mengalami gangguan maupun kerusakan baik dari sisi hardware atau software. Hal ini disebabkan oleh banyaknya pengguna komputer yang terhubung dalam sistem jaringan. Jaringan komputer sangat rawan terhadap ganguan atau kerusakan dikarenakan banyak sekali faktor yang dapat menyebabkan terjadi ganguan atau kerusakan pada jaringan tersebut. Faktor-faktor yang dapat menyebabkan terjadinya kerusakan adalah:

1. Mati atau tidak berfungsinya komponen pada jaringan
Mati atau tidak berfungsinya komponen pendukung jaringan disebabkan oleh korosi (berkarat) dan rusak. Korosi yang terjadi dikarenakan ruang atau tempat jaringan yang lembab dan juga pemakaian yang suah terlalu lama tanpa adanya perawatan yang berkala. Dalam sistem jaringan LAN sering kita menyebut permasalahan yang menyebabkan seluruh atau sebagian jaringan terganggu disebut jaringan dalam kondisi down. Down dalam jaringan bisa kita artikan sedang turun atau tidak bekerja secara maksimal. Down dapat meyebabkan komunikasi dalam jaringan menjadi lambat atau tidak bekerja sama sekali. Kondisi tersebut yang perlu ditangani sehingga jaringan dapat bekerja dengan baik dan kembali normal. Istilah Down dalam jaringan komputer LAN berbeda dengan Down pada jaringan Warnet (warung Internet).

Down pada jaringan LAN disebabkan system dalam jaringan LAN tersbut atau karena tidak berfungsinya peralatan maupun komponen dalam jaringan LAN tersebut. Down pada Warnet disebabkan oleh banyak sekali faktor diantaranya pengaruh dari jaringan LAN yang ada dalam warnet, dari Provider (jasa pelayanan akses internet) yang mengalami gangguan dan bisa juga dari line telphon yang penuh sehingga menyebabkan akses ke internet tidak dapat dilakukan Down dalam jaringan LAN lebih mudah penanganannya apabila dibandingkan dengan Down pada Warnet. Down dalam jaringan LAN lebih mudah diatasi karena kita dapat mendeteksi melalui indikator- indikator yang dapat kita lihat. Indikator-indikator tersebut memberikan isarat jika terjadi kerusakan atau tidak berfungsinya komponen. Indikasi kerusakan pada masing masing komponen dapat diuraikan sebagai berikut:

a) Server
Server adalah komputer yang biasanya dikhususkan untuk penyimpanan data atau system operasi berbasis network (Network Operating System), berisikan daftar user yang diperbolehkan masuk ke server tersebut. Jadi apabila komputer server mengalami kerusakan atau gangguan secara otomatis seluruh jaringan tidak berfungsi karena server merupakan pintu masuk dan sebagai pusat jaringan tersebut. Jadi apabila seluruh jaringan tidak dapat berfungsi berarti terjadi gangguan atau kerusakan pada server.

b) Workstation
Workstation adalah komputer yang memanfaatkan jaringan untuk menghubungkan komputer tersebut dengan komputer lain atau komputer tersebut dengan server. Pemanfaatan jaringan tersebut dapat berupa sharing data, sharing printer dan sebagainya. Apabila terjadi kerusakan pada komputer workstation berarti komputer yang digunakan tidak dapat masuk dalam jaringan sehingga tidak dapat berkomunikasi dengan komputer server maupun komputer lain dalam jaringan tersebut.

c. Hub/switch
Hub/switch merupakan terminal atau pembagi signal data bagi kartu jaringan (Network Card). Jika Hub mengalami kerusakan berarti seluruh jaringan juga tidak dapat berfungsi untuk
berkomunikasi antar workstation atau komputer workstation dengan server. Apabila terjadi kerusakan pada Hub dapat dilihat pada lampu indikator power dan lampu indikator untuk masing masing workstation. Apabila lampu indikator power Hub/switch mati berarti kemungkinan besar Hub tersebut rusak. Jika ada lampu indikator workstation yang tidak menyala menyatakan bahwa komputer workstation sedang tidak aktif (tidak hidup) atau ada gangguan pada komputer workstation tersebut

d) Kabel dan konektor
Kabel dan konektor merupakan media penghubung antara komputer dengan komputer lain atau dengan peralatan lain yang digunakan untuk membentuk jaringan. Kabel dan konektor untuk membuat jaringan LAN yang banyak digunakan ada 3 jenis yaitu:

• Jenis kabel serat optik menggunakan konektor SC dan ST. Gangguan atau kerusakan pada kabel dan konektor jenis serat optik sangat jarang, tetapi memerlukan penanganan secara khusus untuk perawatan jaringan
• Jenis Kabel UTP dengan konekor RJ45. Gangguan atau kerusakan pada kabel jenis ini adalah konektor yang tidak terpasang dengan baik (longgar), susunan pengkabelan yang salah dan kabel putus. Indikasi yang dapat dilihat adalah lampu indikator yang tidak hidup pada kartu jaringan atau pada Hub/switch. Jaringan menggunakan kabel UTP kesalahan yang muncul relatif sedikit, karena jaringan terpasang menggunakan topologi star, workstation terpasang secara paralel dengan menggunakan swicth/hub. Sehingga yang terjadi gangguan hanya pada workstation yang kabelnya mengalami gangguan saja
• Jenis kabel Coaxial dengan konektor BNC. Kabel jenis coaxial memiliki akses yang cukup lambat bila dibandingkan jenis kabel lainnya dan sering terjadi gangguan karena konektor yang longgar (tidak konek), kabel short dan kabel terbuka resistor pada terminating conector. Short pada pemasangan kabel dengan plug konektor ini menyebabkan system jaringan akan down dan komunikasi antar komputer berhenti.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..




By Create : Achmad Fauzie (TKJ 5)

Sumber : Google

Permasalahan Pada Koneksi Jaringan Dan Solusinya

Apa Saja Faktor Yang Bisa Memberikan Kontribusi Terhadap Masalah Lambatnya Jaringan Dan Bagaimana Memperbaikinya Performanya?

Dalam suatu infrastructure jaringan yang sangat besar, suatu jaringan yang efficient adalah suatu keharusan. Jika design infrastructure jaringan kita tidak efficient, maka applikasi atau akses ke resource jaringanpun menjadi sangat tidak efficient dan terasa sangat lambat.

Performa jaringan yang sangat lambat ini biasanya disebabkan oleh congestion jaringan (banjir paket pada jaringan), dimana traffic data melebihi dari kapasitas bandwidth yang ada sekarang. Kalau boleh diibaratkan seperti jalanan ibukota pada jam sibuk, kapasitas jalan tidak mencukupi dengan berjubelnya jumlah kendaraan yang memadati jalanan, akibatnya adalah kemacetan yang luar biasa. Kalau pada hari libur maka jalanan terasa lengang dan anda bisa memacu kendaraan dengan cepat.

Apa saja faktor yang bisa memberikan kontribusi lambatnya jaringan dan bagaimana memperbaikinya?

Collision
Technology Ethernet yang sudah using seperti 10 Base2; 10Base5; dan 10Base-T, mereka menggunakan algoritma CSMA/CD yang menjadi sangat tidak efficient pada beban yang lebih tinggi. Performa jaringan ini akan menjadi turun drastis jika prosentase utilisasinya mencapai lebih dari 30% yang membuat jaringan menjadi sangat lambat.

Istilah collision domain mendefinisikan sekumpulan perangkat jaringan dimana data frame mereka bisa saling bertabrakan. Semua piranti yang disebut diatas menggunakan hub yang berresiko collisions antar frame yang dikirim, sehingga semua piranti dari jenis jaringan Ethernet ini berada pada collision domain yang sama.

Bagaimana solusi menghilangkan collision domain dan algoritma CSMA/CD yang bisa membuat jaringan anda lambat, adalah mengganti jaringan HUB anda dengan Switch LAN. Switch tidak menggunakan BUS secara ber-sama2 seperti HUB, akan tetapi memperlakukan setiap port tunggal sebagai sebuah BUS terpisah sehingga tidak mungkin terjadi tabrakan.

Switches menggunakan buffer memori juga untuk menahan frame yang datang, sehingga jika ada dua piranti yang mengirim frame pada saat yang bersamaan, Switch akan melewatkan satu frame sementara frame satunya lagi ditahan didalam memory buffer menunggu giliran frame pertama selesai dilewatkan. Mengganti semua HUB anda dengan Switch akan meningkatkan kinerja dan performa jaringan anda dan kelambatan jaringan akan berkurang secara significant.

Bottlenecks
Beban user yang sangat tinggi untuk mengakses jaringan akan menyebabkan bottleneck jaringan yang mengarah pada kelambatan jaringan. Aplikasi yang memakan bandwidth yang sangat tinggi seperti aplikasi video dapat menyumbangkan suatu kelambatan jaringan yang sangat significant karena seringnya mengakibatkan system jaringan menjadi bottleneck.
Anda perlu mengidentifikasikan aplikasi (khususnya aplikasi yang dengan beban tinggi) yang hanya diakses oleh satu departemen saja, dan letakkan server pada Switch yang sama dengan user yang mengaksesnya. Meletakkan resource jaringan yang sering diakses pada tempat yang dekat dengan pemakainya akan memperbaiki kinerja dan performa jaringan dan juga response time.

Performa LAN juga bisa diperbaiki dengan menggunakan link backbone Gigabit dan juga Switch yang mempunyai performa tinggi. Jika system jaringan menggunakan beberapa segment, maka penggunaan Switch layer 3 akan dapat menghasilkan jaringan yang berfungsi pada mendekati kecepatan kabel dengan latensi minimum dan secara significant mengurangi jaringan yang lambat.

Serangan Trojan Virus
Jika environment jaringan anda terinfeksi dengan Trojan virus yang menyebabkan system anda dibanjiri oleh program-2 berbahaya (malicious programs), maka jaringan akan mengalami suatu congestion yang mengarah pada kelambatan system jaringan anda, dan terkadang bisa menghentikan layanan jaringan.

Anda memerlukan proteksi jaringan yang sangat kuat untuk melindungi dari serangan Trojan virus dan berbagai macam serangan jaringan lainnya. Software antivirus yang di install terpusat pada server anti-virus yang bisa mendistribusikan data signature secara automatis kepada client setidaknya akan memberikan peringatan dini kepada clients. Dan jika ingin mendapatkan perlindungan yang sangat solid dan proaktif maka Software keamanan jaringan corporate BitDefender adalah solusi anda.

BitDefender Corporate Security adalah solusi manajemen dan keamanan bisnis yang sangat tangguh dan mudah digunakan yang bisa memberikan perlindungan secara proaktif terhadap serangan viruses, spyware, rootkits, spam, phising, dan malware lainnya.

BitDefender Corporate Security menaikkan produktifitas bisnis dan mengurangi biaya akibat malware dan lainnya dengan cara memusatkan administrasi, proteksi, dan kendali workstation, sekaligus juga file-file, email, dan traffic Internet didalam jaringan corporate anda.
Kunjungi Bitdefender untuk lebih jelasnya.

WSUS diagram pada jaringan komputer
Jika corporate anda menggunakan jaringan Windows, maka penggunaan WSUS (Windows System Update Services) adalah suatu keharusan. WSUS secara automatis meng-update patches critical Windows anda, security patches, dan Windows critical update kepada clients pada saat dirilis update dari Microsoft. Clients anda tidak perlu update langsung ke internet, cukup koneksi ke server WSUS, sehingga mengurangi beban bandwidth internet anda, karena hanya server WSUS saja yang terhubung ke internet untuk download updates.

Virus biasanya menyerang adanya kelemahan system yang sudah diketahui, dan Windows update akan melakukan patch vulnerability (menambal lobang titik lemah) sehingga menjaga kemungkinan serangan terhadap lobang kelemahan system ini.

Berjaga-jaga terhadap serangan virus yang menyebabkan lambatnya jaringan anda adalah jauh lebih baik terhadap organisasi anda. Dan regulasi dan kebijakan masalah pemakaian Email dan juga kebijakan pemakaian Internet sangat mebantu dalam hal ini.

Lambat jaringan waktu proses authentication
Jika dalam corporate anda mempunyai banyak site yang di link bersama dan setiap site / cabang dan kantor pusat di konfigurasikan sebagai active directory site terpisah dan domain controller di integrasikan dengan DNS server, disaat peak hours jam sibuk user pada kantor cabang sering mengalami proses logon yang lambat sekali bahkan time-out. Hal ini akibat dari masalah bottleneck saat komunikasi interlink lewat koneksi WAN link yang menjurus lambatnya system.

Universal Group Membership Caching pada link lambat
Saat user logon ke jaringan, Global Catalog memberikan informasi Universal Group membership account tersebut kepada domain controller yang sedang memproses informasi logon tersebut. jika Global Catalog tidak tersedia, saat user melakukan inisiasi proses logon, user hanya akan bisa logon kepada local machine saja, terkecuali jika di site tersebut domain controllernya di configure untuk Cache Universal Group membership di setiap kantor cabang. Bisa saja sich domain controller di masing-masing cabang di promote Global Catalog, akan tetapi waspadai juga replikasinya yang bisa menyebabkan link WAN menjadi lambat. Anda bisa mengatur frequensi replikasi menghindari jam sibuk jika memungkinkan.

Dengan meng-enable Universal Group Membership Caching disetiap cabang, akan menyelesaikan masalah kelambatan jaringan jenis ini.

Satu lagi masalah konfigurasi Switch redundance link yang bisa mengakibatkan Broadcast Storm – atau bridging loop.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..





By Create : Achmad Fauzie (TKJ 5)


Sumber : Google

Model OSI

Model referensi jaringan terbuka OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model "Model tujuh lapis OSI" (OSI seven layer model).

Sebelum munculnya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk standar umum jaringan komputer untuk menunjang interoperatibilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.


Di bawah ini akan di jelaskan 7 layer OSI :
1. Physikal Layer -------> Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

2. Data Links Layer ------>Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).

3. Network Layer ---------> Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.

4. Transport Layer -------> Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

5. Session Layer ------------> Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.

6. Presentasion Layer --------> Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).

7. Aplication Layer --------> Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.



Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..






By Create : Achmad Fauzie (TKJ 5)


Sumber : Google (Chepy Arifin)

Instalasi Windows Server 2003

Instalasi Windows Server 2000 mengggunakan master CD Windows Server 2003
adalah sebagai berikut :

Pastikan komputer anda sudah terpasang CD-ROM dan Booting awal komputer tersebut dimulai melalui CD-ROM.

Masukan master CD Windows Server 2003 ke dalam CD-ROM anda, kemudian komputer restart komputer anda.

Komputer akan melakukan proses Booting melalui CD-ROM anda yang telah berisi CD maters Windows Server 2003. Sesaat kemudian akan tampil pilihan mebagai berikut :



Masukan pilihan anda sesuai dengan versi Windows Server 2003 yang anda inginkan dan tekan tombol Enter. Maka akan keluar tampil seperti tampak pada gambar di bawah ini.

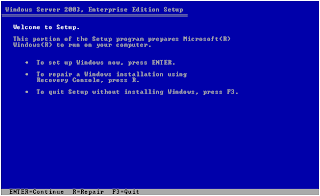

Sesaat kemudian Windows Server 2003 akan menampilkan tampilan selamat datang seperti terlihat pada gambar di bawah ini.



Tekan tombol Enter untuk Setup Windows Server 2003. Maka akan keluar tampilan Windows Licencing Agreement.



Klik tombol F8 jika ada selesai membaca dan ingin melanjutkan instalasi Windows Server 2003. Selanjutnya tekan tombol Enter untuk mulai meng-instal Windows Server 2003 Apabila anda tidak melakukan perubahan / modifikasi terhadap Partisi dari Hard Disk ang anda gunakan untuk meng-ionstall Windows Server 2003).




Windows Server 2003 akan meminta anda untuk melakukan format terhadap Hard Disk / Partisi yang akan digunakan pada proses Instalasi Windows Server 2003.



Windows Server 2003 akan mem-format Hrd Disk / Partisi Hard Disk yang akan digunakan untuk Instalasi.



Setelah proses format Hard Disk / Partisi Hard Disk selesai dilakukan, maka Windows Server 2003 akan mengkopi seluruh file-file instalasi yang dibutuhkan selama proses Instalasi indows Server 2003.



Setelah proses pengkopian seluruh file-file instalasi yang dibutuhkan selama proses Instalasi Windows Server 2003 selesai, maka windows mulai untuk proses instalasinya seperti terlihat pada gambar di bawah ini.





Windows Server 2003 akan menampilkan jendela pengaturan Regional and Language options seperti terlihat pada gambar di bawah.



Klik tombol Next, maka akan muncul jendela Personalized Your Software.



Klik tombol Next, maka akan muncul jendela Your Product Key.



Masukanlah Product Key dari Windows Server 2003 yang anda miliki. Pastikan anda memiliki Windows Server 2003 yang dikeluarkan oleh Microsoft Corp dan jangan sekali-sekali pakai produk bajakan yang banyak dijual di Indonesia. (Ingat Undangundang HAKI sudah berlaku ☺) Setelah itu masukan Licencing Modes yang anda miliki klik tombol Next.



Masukan Nama Komputer dan Password Administrator dari Windows Server 2003 yang anda akan install. Kemudian klik tombol Next.



Masukan Tanggal dan Waktu komputer yang akan di-install Windows Server 2003, kemudian klik tombol Next.



Windows Server 2003 akan menampilkan jendela Networking Setting. Jika anda tidak akan melakukan seting-an standar yang diberikan oleh Windows Server 2003 (Default) saat ini, klik tombol Next. Sedangkan jika anda akan mengubahnya, silahkan pilih Custom Settings dan diakhiri dengan penekanan tombol Next.



Tunggu beberapa saat, windows akan melakukan proses instalasi. Silahkan ambil sepotong roti dengan selai ditambah dengan keju untuk menanti Windows Server 2003 menyelesaikan proses intalasi.

Jika proses instalasi selesai, maka akan tampil gambar seperti tampak di bawah ini.



Windows Server 2003 telah selesai di Install ke dalam komputer anda, langkah berikutnya anda dapat login ke dalam komputer tersebut dengan menekan tombol keyboard CTRL + Alt + Delete.



Masukan User name dan password administartor, kemudian klik tombol OK. Windows Server 2003 akan menampilkan tampilan untuk pertama kalinya seperti tampak pada gambar di atas.



Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..




By Create : Achmad Fauzie (TKJ 5)

Jumat, 04 Desember 2009

Jaringan Lokal Nirkabel



Notebook yang terhubungkan ke titik akses nirkabel menggunakan sebuah kartu nirkabel PCMCIA.
Jaringan lokal nirkabel atau WLAN adalah suatu jaringan area lokal nirkabel yang menggunakan gelombang radio sebagai media tranmisinya: link terakhir yang digunakan adalah nirkabel, untuk memberi sebuah koneksi jaringan ke seluruh pengguna dalam area sekitar. Area dapat berjarak dari ruangan tunggal ke seluruh kampus. Tulang punggung jaringan biasanya menggunakan kable, dengan satu atau lebih titik akses jaringan menyambungkan pengguna nirkabel ke jaringan berkabel.

LAN nirkabel adalah suatu jaringan nirkabel yang menggunakan frekuensi radio untuk komunikasi antara perangkat komputer dan akhirnya titik akses yang merupakan dasar dari transiver radio dua arah yang tipikalnya bekerja di bandwith 2,4 GHz (802.11b, 802.11g) atau 5 GHz (802.11a). Kebanyakan peralatan mempunyai kualifikasi Wi-Fi, IEEE 802.11b atau akomodasi IEEE 802.11g dan menawarkan beberapa level keamanan seperti WEP dan atau WPA.

Sejarah
WLAN diharapkan berlanjut menjadi sebuah bentuk penting dari sambungan di banyak area bisnis. Pasar diharapkan tumbuh sebagai manfaat dari WLAN diketahui. Frost & Sullivan mengestimasikan pasar WLAN akan menjadi 0,3 miiyar dollar AS dalam 1998 dan 1,6 milyar dollar di 2005. Sejauh ini WLAN sudah di-install in universitas-universitas, bandara-bandara, dan tempat umum besar lainnya. Penurunan biaya dari peralatan WLAN jugahas membawanya ke rumah-rumah. Namun, di Inggris UK biaya sangat tinggi dari penggunaan sambungan seperti itu di publik sejauh ini dibatasi untuk penggunaan di tempat tunggu kelas bisnis bandara, dll. Pasar masa depan yang luas diramalkan akan pulih, kantor perusahaan dan area pusat dari kota utama. Kota New York telah memulai sebuah pilot program untuk menyelimuti seluruh distrik kota dengan internet nirkabel. Perangkat WLAN aslinya sangat mahal yang hanya digunakan untuk alternatif LAN kabel di tempat dimana pengkabelan sangat sulit dilakukan atau tidak memungkinkan. Seperti tempat yang sudah dilindungi lama atau ruang kelas, meskipun jarak tertutup dari 802.11b (tipikalnya 30 kaki.) batas dari itu menggunakan untuk gedung kecil. Komponen WLAN sangat cukup mudah untuk digunakan di rumah, dengan banyak di set-up sehingga satu PC (PC orang tua, misalnya) dapat digunakan untuk share sambungan internet dengan seluruh anggota keluarga (pada saat yang sama tetap kontrol akses berada di PC orang tua). Pengembangan utama meliputi solusi spesifik industri and protokol proprietary, tetapi pada akhirn 1990-an digantikan dengan standar, versi jenis utama dari IEEE 802.11 (Wi-Fi) (lihat artikel terpisah) dan HomeRF (2 Mbit/s, disarankan untuk rumah, antahberantahdi Inggris ). Sebuah alternatif ATM-seperti teknologi standar 5 GHz, HIPERLAN, sejauh ini tidak berhasil di pasaran, dan dengan dirilisnya yang lebih cepat 54 Mbit/s 802.11a (5 GHz) dan standar 802.11g (2.4 GHz), hampir pasti tidak mungkin.

Kekurangan
Masalah kurangnya keamanan dari hubungan nirkabel telah menjadi topik perdebatan. Sistem keamanan yang digunakan oleh WLAN awalnya adalah WEP, tetapi protokol ini hanya menyediakan keamanan yang minimum dikarenakan kekurangannya yang serius. Pilihan lainnya adalah WPA, SSL, SSH, dan enkripsi piranti lunak lainnya.

Keamanan
Pada jaringan kabel, satu dapat sering, pada beberapa derajat, akses tutup ke jaringan secara fisik. Jarak geografi dari jaringan nirkabel akan secara signifikan lebih besar lebih sering daripada kantor atau rumah yang dilingkupi; tetangga atau pelanggar arbritrary mungkin akan dapat mencium seluruh lalu lintas dan and mendapat akses non-otoritas sumber jaringan internal sebagaimana internet, secara mungkin mengirim spam or melakukan kegiatan illegal menggunakan IP address pemilik, jika keamanan tidak dibuat secara serius.
Beberapa advocate akan melihat seluruh titik akses tersedia secara terbuka available untuk umum, dengan dasar bahwa semua orang akan mendapat manfaat dari mendapat ketika berlalu lintas online.

Mode dari operation
Peer-to-peer atau mode ad-hoc Mode ini adalah metode dari perangkat nirkabel untuk secara langsung mengkomunikasikan dengan satu dan lainnya. Operasi di mode ad-hoc memolehkan perangkat nirkabel dengan jarak satu sama lain untuk melihat dan berkomunikasi dalam bentuk peer-to-peer tanpa melibatkan titik akses pusat. mesh Ini secara tipikal digunakan oleh dua PC untuk menghubungkan diri, sehingga yang lain dapat berbagi koneksi Internet sebagai contoh, sebagaimana untuk jaringan nirkabel. Jika kamu mempunyai pengukur kekuatan untuk sinyal masuk dari seluruh perangkat ad-hoc pegukur akan tidak dapat membaca kekuatan tersebut secara akuratr, dan dapat misleading, karena kekuatan berregistrasi ke sinyal terkuat, seperti computer terdekat.

Titik Akses / Klient
Paling umum adalah titik akses melalui kabel ke internet, dan kemudian menghubungi klien nirkabel (tipikalnya laptops) memasuki Internet melalui titik akses. Hampir seluruh komputer dengan kartu nirkabel dan koneksi kabel ke internet dapat di-set up sebagai Titik Akses, tetapi sekarang ini satu dapat membeli kotak bersangkutan dengan murah. Kotak-kotak ini biasanya berbentuk seperti hub atau router dengan antena, jembatan jaringan nirkabel atau jaringan ethernet kabel. Administrasi dari titik akses (sepeti setting SSID, memasang enkrypsi, dll) biasanya digunakan melalui antarmuka web atau telnet. Jaringan rumah tipikalnya mempunyai sebuah akses stand-alone tersambung kabel misalnya melalui koneksi ADSL, sementara hotspots dan jaringan profesional (misalnya menyediakan tutup nirkabel dalam gedung perkantoran) tipikalnya akan mempunyai titik akses banyak, ditempatkan di titik strategis.

Sistem Distribusi Nirkabel
Ketika sulit mendapat titik terkabel, hal itu juga mungkin untuk memasang titik akses sebagai repeater.

Stasiun Pengamatan
Beberapa kartu jaringan nirkabel dapat diset up untuk to memonitor sebuah jaringan dengan menghubungkan ke titik akses atau berkomunikasi sendiri. Hal ini dapat digunakan untuk membersihkan penciuman-activitas teks, atau to enkripsi crack.


Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..




By Create : Achmad Fauzie (TKJ 5)




Sumber : Wikipedia

Rabu, 02 Desember 2009

Cara Menginstall Driver Wireless Access Point WAP45G

Wireless Access Point WAP45G
Wireless Access Point WAP45G adalah sebuah Hardware yang berfungsi sebagai Pemancar Dan Penerima. Wireless Access Point bermacam – macam type, penulis ambil sebagai contoh Untuk type Wireless Access Point yaitu LinkSys Sama Seperti gambar di atas. Penulis baru Belajar mengenai Wireless Access Point WAP45G Di sekolah, dan ternyata untuk mensetting Wireless Access Point itu tidak terlalu susah. Sekarang penulis akan menerangkan bagaimana cara menginstall Driver Wireless Access Point Di computer, untuk mensetting Wireless Access Point nanti saja setelah penulis menerangkan bagaimana cara menginstal driver Wireless Access point. Sebagai berikut langkah – langkah menginstall driver Wireless Access Point di Komputer :

1. Masukkan CD Driver Wireless Access Point ke CD/DVD ROM/RW, setelah CD Driver di masukkan ke CD/DVD ROM/RW akan muncul tampilan memulai penginstalan driver Wireless Access Point, jika tidak muncul tampilanya atau autorun di computer tersebut sudah tidak aktif. Langsung saja dengan cara klik , pilih icon , dan double klik pada icon . Sebagai berikut tampilannya :




2. Selanjutnya, setelah di double klik setup driver Wireless Access Point. Maka muncul lah tampilan awal penginstalan driver Wireless Access Point, (klik next – next saja kalau tidak mengerti apa maksud dari gambar tersebut tapi jika mengerti apa maksud gambar tesebut malah lebih bagus) sebagai berikut tampilanya :




3. Setelah itu, Click Here to Start atau klik Setup. Sabagai berikut tampilannya :




4. Selanjutnya, setelah itu klik lagi next. Sebagai berikut tampilannya :




5. Setelah itu, klik lagi next. Sebagai berikut tampilannya :




6. Selanjutnya, setelah di klik next sekarang klik lagi next. Sebagai berikut tampilannya :




7. Setelah itu, muncul tampilan baru yaitu tampilan yang menunjukkan bahwa sedang Checking Your Network Connection tunggu saja proses selesai. Sebagai berikut tampilannya :




8. Selanjutnya, setelah menunggu proses Checking Network selesai. Akhirnya selesai juga proses Checking Network, dan klik next. Sebagai berikut tampialnnya :




9. Selesai deccch penulis menerangkan bagaimana cara menginstall driver Wireless Access Point WAP45G.




Maaf ya para pembaca kalau penulis ada salah - salah kata atau ada yang kurang jelas. Selamat mencoba…………………..






By Create : Achmad Fauzie (TKJ 5)
